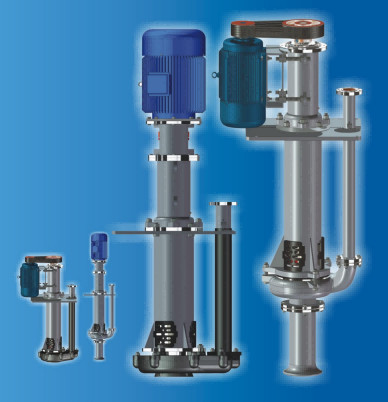

پمپ دوغاب مایع 150-LP(R).
1. جزئیات محصول
پمپ نوع LP(R) یک پمپ دوغاب گریز از مرکز، مناسب برای انتقال دوغاب ساینده یا خورنده است. پمپ معمولاً به کار ضعیف یا گودال حمله می کند. پمپ به نوع LP و نوع LPR با ساختار مشابه تقسیم می شود.قطعات جریان و شفت نوع LP از مواد فلزی ساخته شده اند.
که برای انتقال دوغاب ساینده مناسب است.قطعات جریان نوع LPR با لاستیک مقاوم در برابر سایش اندود شده اند که برای انتقال دوغاب سرباره خورنده مناسب است.پمپ زیرسطحی نوع LPR به طور گسترده در متالورژی، معدن، زغال سنگ، برق، مصالح ساختمانی و سایر بخش ها استفاده می شود.
2. شرح ساختار
بدنه پمپ، پروانه و صفحه محافظ پمپ LP از مواد مقاوم در برابر سایش، با ساختار نمونه و نصب آسان، بدنه پمپ با پیچ و مهره های ثابت در شاخه رک، انتهای بالایی براکت با بدنه یاتاقان قرار می گیرد. که از رولبرینگ های مخروطی دو ردیفه استفاده می شود، انتهای محرکه از یک شیفت غلتکی استوانه ای تک ردیفی استفاده می کند که می تواند حداکثر بار پمپ را تحمل کند و به راحتی می تواند قرقره را متناسب با سرعت پمپ برای برآورده کردن شرایط کاری مختلف تغییر دهد.با استفاده از صفحه دوشاخه بر روی براکت، می توان آن را به راحتی بر روی پایه اسکلت فلزی یا بتنی ثابت کرد.پمپ هنگام کار باید در دوغاب سرباره غوطه ور شود، ورودی مکش بدنه پمپ با فیلتری که می تواند از ذرات بزرگ جلوگیری کند.
ساختار یا LP و LPR تقریباً یکسان هستند به جز نوع LPR که با لاستیک مقاوم در برابر خوردگی برای قطعات غوطه ور در دوغاب سرباره اندود شده اند، قطعات لاستیکی شامل شفت، بدنه پمپ، پروانه، صفحه محافظ و صفحه فیلتر، پیچ و مهره های اتصال قسمت پایین غوطه وری توسط آستین لاستیکی محافظت می شود.
3. سری شفت توسعه یافته یک قسمت یاتاقان راهنمای اضافی را اضافه می کند، مجهز به پمپ آب شستشو، که به مقدار معینی آب و فشار نیاز دارد.
پارامتر عملکرد پمپ LP
| تولید - محصول | چرخش Spped n r/min |
جریان س m3/h |
بلند کردن اچ متر |
بهره وری η % |
قدرت شفت پا کیلووات |
نوع درایو | موتور | وزن کیلوگرم |
|
| مدل | قدرت کیلووات |
||||||||
| 150S-LP | 1000 | 234.0 | 35.7 | 45 | 50.57 | BD | Y280S-4 | 75 | 1737 |
| 403.2 | 31.9 | 53 | 66.11 | ||||||
| 576.0 | 26.8 | 53 | 79.34 | Y280M- 4 | 90 | ||||
| 980 | 229.3 | 34.3 | 45 | 47.59 | دی سی | Y315S-6 | 75 | 1737 | |
| 395.1 | 30.6 | 53 | 62.25 | ||||||
| 564.5 | 25.7 | 3 | 74.67 | Y315M-6 | 90 | ||||
| 940 | 220.0 | 31.5 | 45 | 42.00 | BD | Y315S-6 | 75 | 1737 | |
| 379.0 | 28.2 | 53 | 54.91 | ||||||
| 541.4 | 23.7 | 53 | 65.90 | Y315M-6 | 90 | ||||
| 900 | 210.6 | 28.9 | 45 | 36.86 | BD | Y315S-6 | 75 | 1737 | |
| 362.9 | 25.8 | 53 | 48.19 | ||||||
| 518.4 | 21.7 | 53 | 57.84 | Y315M-6 | 90 | ||||
| 850 | 198.9 | 25.8 | 45 | 31.06 | BD | Y280M-6 | 55 | 1737 | |
| 342.7 | 23.0 | 53 | 40.60 | ||||||
| 489.6 | 19.4 | 53 | 48.72 | Y315S-6 | 75 | ||||
| 800 | 187.2 | 22.8 | 45 | 25.89 | BD | Y280S-6 | 45 | 1737 | |
| 322.6 | 20.4 | 53 | 33.85 | ||||||
| 460.8 | 17.2 | 53 | 40.62 | Y280M-6 | 55 | ||||
| 740 | 173.2 | 19.5 | 45 | 20.49 | دی سی | Y250M-8 | 30 | 1737 | |
| 298.4 | 17.5 | 53 | 26.79 | Y280S-8 | 37 | ||||
| 426.2 | 14.7 | 53 | 32.15 | Y280M-8 | 45 | ||||
| 700 | 163.8 | 17.5 | 45 | 17.34 | BD | Y225M-6 | 30 | 1737 | |
| 282.2 | 15.6 | 53 | 22.67 | Y250M-6 | 37 | ||||
| 403.2 | 13.1 | 53 | 27.21 | Y280S-6 | 45 | ||||
| 650 | 151.1 | 15.1 | 45 | 13.89 | BD | Y200L2-6 | 22 | 1737 | |
| 262.1 | 13.5 | 53 | 18.15 | Y225M-6 | 30 | ||||
| 374.4 | 11.3 | 53 | 21.79 | Y250M-6 | 37 | ||||
| 600 | 140.4 | 12.9 | 45 | 10.92 | BD | Y225S-8 | 18.5 | 1737 | |
| 241.9 | 11.5 | 53 | 14.28 | Y225M-8 | 22 | ||||
| 345.6 | 9.6 | 53 | 17.14 | Y250M-8 | 30 | ||||
| 550 | 128.7 | 10.8 | 45 | 8.41 | BD | Y200L-8 | 15 | 1737 | |
| 221.8 | 9.6 | 53 | ساعت 11.00 | Y225S-8 | 18.5 | ||||
| 316.8 | 8.1 | 53 | 13.20 | Y225M-8 | 22 | ||||
| 500 | 117.0 | 8.9 | 45 | 6.32 | BD | Y180L-8 | 11 | 1737 | |
| 201.6 | 8.0 | 53 | 8.26 | ||||||
| 288.0 | 6.7 | 53 | 9.92 | Y200L-8 | 15 | ||||
