توضیحات محصول

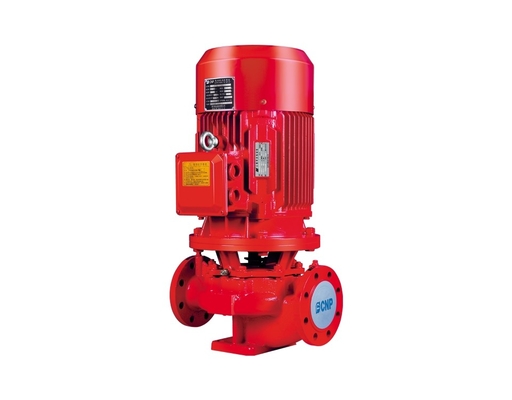

مجموعه پمپ آتش نشانی عمودی تک مرحله ای XBD-TD محصول جدیدی است که توسط شرکت ما مطابق با تقاضای بازار توسعه یافته و با پایه انواع پمپ های پیشرفته در داخل و خارج از کشور ترکیب شده است.عملکرد محصول و شرایط فنی مطابق با الزامات استاندارد GB6245-2006 "پمپ آتش" است.
مجموعه پمپ آتش نشانی عمودی تک مرحله ای XBD-TD از موتور و پمپ تشکیل شده است.پمپ و موتور کواکسیال هستند.ساختار پمپ شامل بدنه پمپ، پروانه، پوشش پمپ، مهر و موم مکانیکی و سایر قطعات می باشد.ورودی و خروجی پمپ در یک محور افقی و قطر و مشخصات یکسان است که برای بارگیری و تخلیه فوق العاده راحت است و فضای کمی را اشغال می کند.
پمپ دارای پایه ایمنی است که به راحتی نصب می شود و پایداری عملکرد پمپ را افزایش می دهد.مهر و موم پمپ از مهر و موم مکانیکی استفاده می کند که دارای ویژگی های آب بندی قابل اعتماد و بدون نشتی است.نیروی محوری پمپ توسط سوراخ تعادل پروانه متعادل می شود.فلنج های ورودی و خروجی پمپ با توجه به فشار 1.6MPa طراحی شده اند و خط لوله به راحتی مطابقت دارد.
دامنه کاربرد
پمپ عمدتاً در تامین آب تحت فشار خط لوله سیستم حفاظت از آتش استفاده می شود.
همچنین برای تامین آب سیستم های اطفای حریق ثابت (سیستم های اطفاء حریق، سیستم های اطفاء حریق اسپرینکلر اتوماتیک، سیستم های اطفاء حریق اسپری آب و سیستم های تثبیت کننده حریق و غیره) در ساختمان های بلند صنعتی و عمرانی مناسب می باشد. .
همچنین برای سیستم های شهری، صنعتی و معدنی، آب تغذیه دیگ بخار و سیستم های میعانات، سیستم های تصفیه آب، سیستم های فیلتراسیون و صنایع تمیز کردن کار می کند.
شرایط کاری
این می تواند مایعات غیر قابل اشتعال و انفجاری را که حاوی ذرات جامد یا الیاف نیستند منتقل کند.
دمای مایع: دمای معمولی.
دمای محیط: تا 40 درجه سانتیگراد.
موتور
این موتور یک موتور دو یا چهار قطبی توسعه شافت سفارشی با هوا خنک است.
کلاس حفاظت: IP55
نمره کافی: F
ولتاژ استاندارد: 3x380V
فرکانس: 50 هرتز
مشخصات فنی
| تایپ کنید | اندازه‌ها (میلی‌متر) | وزن(کیلوگرم) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| XBD15.0/20G-TD | 175 | 1310 | 680 | 230 | 320 | 170 | 260 | 950 |
| XBD4.8/25G-TD | 145 | 880 | 520 | 160 | 220 | 120 | 180 | 245 |
| XBD5.5/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| XBD7.0/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 330 |
| XBD8.0/25G-TD | 140 | 1015 | 550 | 160 | 220 | 120 | 180 | 345 |
| XBD9.0/25G-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| XBD10.0/25G-TD | 155 | 1080 | 640 | 230 | 320 | 170 | 260 | 430 |
| XBD11.0/25G-TD | 155 | 1165 | 640 | 230 | 320 | 170 | 260 | 549 |
| XBD12.0/25G-TD | 155 | 1235 | 640 | 230 | 320 | 170 | 260 | 680 |
| XBD13.0/25G-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| XBD14.0/25G-TD | 175 | 1260 | 680 | 230 | 320 | 170 | 260 | 830 |
| تایپ کنید | جریان | فشار خروجی | سرعت چرخش | قدرت |
|---|---|---|---|---|
| (L/s) | (Mpa) | (r/min) | (کیلووات) | |
| XBD15.0/20G-TD | 0 | ≤2.100 | 2900 | 90 |
| 20 | 1.500 | |||
| 30 | ≥0.975 | |||
| XBD4.8/25G-TD | 0 | ≤0.672 | 22 | |
| 25 | 0.480 | |||
| 37.5 | ≥0.312 | |||
| XBD5.5/25G-TD | 0 | ≤0.770 | 30 | |
| 25 | 0.550 | |||
| 37.5 | ≥0.358 | |||
| XBD7.0/25G-TD | 0 | ≤0.980 | 30 | |
| 25 | 0.700 | |||
| 37.5 | ≥0.455 | |||
| XBD8.0/25G-TD | 0 | ≤1.120 | 37 | |
| 25 | 0.800 | |||
| 37.5 | ≥0.520 | |||
| XBD9.0/25G-TD | 0 | 0.260 | 45 | |
| 25 | 0.900 | |||
| 37.5 | 0.585 | |||
| XBD10.0/25G-TD | 0 | ≤1.400 | 45 | |
| 25 | 1000 | |||
| 37.5 | ≥0.650 | |||
| XBD11.0/25G-TD | 0 | ≤1.540 | 55 | |
| 25 | 1.100 | |||
| 37.5 | ≥0.715 | |||
| XBD12.0/25G-TD | 0 | ≤1.680 | 75 | |
| 25 | 1.200 | |||
| 37.5 | ≥0.780 | |||
| XBD13.0/25G-TD | 0 | ≤1.820 | 75 | |
| 25 | 1.300 | |||
| 37.5 | ≥0.845 | |||
| XBD14.0/25G-TD | 0 | ≤1.960 | 75 | |
| 25 | 1.400 | |||
| 37.5 | ≥0.910 |
| تایپ کنید | اندازه‌ها (میلی‌متر) | وزن(کیلوگرم) | ||||||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | L1 | L2 | L3 | L4 | L5 | ||
| XBD3.2/100G-TD | 250 | 1210 | 860 | 300 | 370 | 250 | 320 | 675 |
| XBD4.0/100G-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 825 |
| XBD5.0/100G-TD | 260 | 1300 | 880 | 300 | 370 | 250 | 320 | 830 |
| XBD6.5/100G-TD | 280 | 1370 | 855 | 370 | 470 | 300 | 400 | 1050 |
| XBD7.0/100G-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1050 |
| XBD8.0/100G-TD | 210 | 1205 | 800 | 270 | 320 | 250 | 270 | 1185 |
| XBD9.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| xBD10.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1200 |
| XBD11.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 1280 |
| XBD12.0/100G-TD | 225 | 1565 | 860 | 300 | 370 | 250 | 320 | 2120 |
| تایپ کنید | جریان | فشار خروجی | سرعت چرخش | قدرت |
|---|---|---|---|---|
| (L/s) | (Mpa) | (r/min) | (کیلووات) | |
| XBD3.2/100G-TD | 0 | ≤0.448 | 1480 | 55 |
| 100 | 0.32 | |||
| 150 | ≥0.208 | |||
| XBD4.0/100G-TD | 0 | ≤0.560 | 1480 | 75 |
| 100 | 0.4 | |||
| 150 | ≥0.26 | |||
| XBD5.0/100G-TD | 0 | ≤0.700 | 1480 | 75 |
| 100 | 0.5 | |||
| 150 | ≥0.325 | |||
| XBD6.5/100G-TD | 0 | ≤0.910 | 1480 | 110 |
| 100 | 0.65 | |||
| 150 | ≥0.422 | |||
| xBD7.0/100G-TD | 0 | ≤0.980 | 2900 | 110 |
| 100 | 0.7 | |||
| 150 | ≥0.455 | |||
| XBD8.0/100G-TD | 0 | ≤1.120 | 132 | |
| 100 | 0.8 | |||
| 150 | ≥0.520 | |||
| XBD9.0/100G-TD | 0 | ≤1.260 | 160 | |
| 100 | 0.9 | |||
| 150 | ≥0.585 | |||
| XBD10.0/100G-TD | 0 | ≤1.400 | 160 | |
| 100 | 1 | |||
| 150 | ≥0.650 | |||
| XBD11.0/100G-TD | 0 | ≤1.540 | 200 | |
| 100 | 1.1 | |||
| 150 | ≥0.715 | |||
| XBD12.0/100G-TD | 0 | ≤1.680 | 250 | |
| 100 | 1.2 | |||
| 150 | ≥0.780 |
